- 產品名稱：SWP-GNC智能數字光柱顯示控制儀
- 瀏覽：
- 添加時間：2021-10-29 08:38:22
- 推薦度：
SWP-GNC顯示控制儀精度0.2%、高穩定性、高可靠性、低溫漂設計，可與39種信號類型的傳感器、變送器配合使用，實現對溫度、壓力、液位、速度、力等物理量的測量顯示，輸出功能包括：1-4限報警控制、1-2路模擬變送輸出、RS485/RS232通訊等，操作更簡便，適用所有自控現場。
顯示控制儀特點
昌暉儀表推出的SWP-LED系列智能顯示控制儀表在國內以質量好高性價比獲得廣泛認同和******市場份額，在對國內外******普遍存在的不足進行完善和技術創新基礎上，SWP-GNC系列儀表外觀、結構、精度、儀表功能、穩定性和抗干擾性能方面取得突破，文章《數字顯示儀表SWP-GNC系列介紹》有詳細分析。
技術參數 SWP-GNC系列顯示控制儀 SWP-GFC系列顯示控制儀
輸入信號類型 39種信號輸入 33種信號輸入
測量精度 0.2% 0.3%
斷線處理 斷線報警、閃爍報警 無
斷線顯示:歸零、量程***大值、歷史***大值、保持不變
輸出擴展性 4限報警+2路變送輸出+通訊輸出+2路饋電 模式1:2限報警+1路變送輸出+1路饋電
模式2:2限報警+通訊輸出+1路饋電
報警輸出方式 干接點、固態繼電器驅動報警 干接點、固態繼電器驅動報警
報警功能 1-4限報警、延時報警 2限報警
通信功能 RS485或RS232通信 僅不帶變送輸出時可帶RS485通信
時鐘功能 有時鐘功能 無
儀表面板 兩者一樣 兩者一樣
接線端子 3排端子 1排(72×72mm和48×48mm外形2排)
1、雙屏LED顯示(PV顯示測量值；SV可設置為顯示輸入分度號、顯示第1-4報警值、顯示時間、顯示℃或不顯示)
2、熱電偶信號輸入時，溫度顯示分辨率為0.1℃(溫度超過1000℃自動取消小數點)
3、顯示控制儀面板為亞克力面膜，硅膠輕觸按鍵，高性能歐洲進口儀表外觀
3、數碼顯示控制儀可提供160×80、80×160、96×96、96×48、48×96、72×72、48×48mm七種外形尺寸，光柱顯示控制儀有160×80、80×160、96×96三種外形尺寸，儀表深度為110mm
4、顯示控制儀接線端子160×80、80×160、96×96、96×48、48×96mm外形相同，72×72和48×48mm不同，減少儀表接線不同帶給使用者的不便
5、昌暉顯示控制儀表為高可靠性拔插結構，表芯和表殼可分離，用戶可不用拆線直接更換或檢修儀表
6、顯示控制儀采用抗強干擾電路設計、進口元件和SMT焊接工藝生產
7、顯示控制儀具備還遠出廠默認參數功能，用戶可輕松恢復出廠預設值
8、報警輸出ON/OFF帶回差，用戶可設置延時報警、輸入斷線報警、閃爍報警等功能
9、全數字化微處理器調校，極低溫度漂移，可保證顯示控制儀表多年穩定性和精度不變
10、設定參數斷電保留及參數密碼鎖定
SWP-GNC系列顯示控制儀接線圖

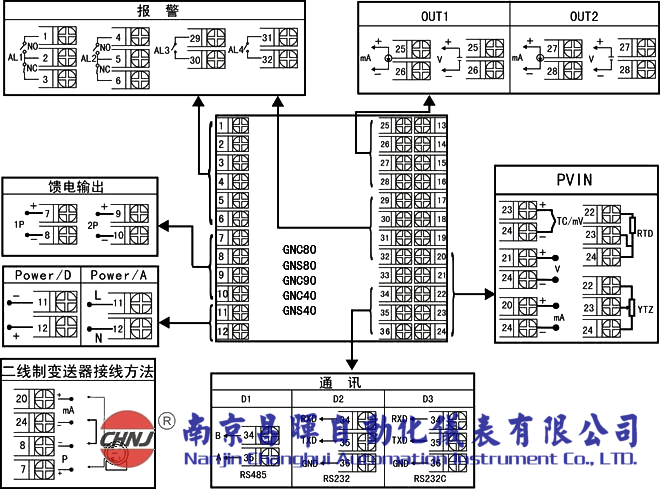

1、160×80、80×160、96×96、96×48、48×96mm外形顯示控制儀接線圖
2、72×72mm外形(SWP-GNC70)顯示控制儀接線圖
3、48×48mm外形(SWP-GNC10)顯示控制儀接線圖
特別說明：請根據顯示控制儀接線圖來選擇功能及型號，由于尺寸小的顯示控制儀表接線端子少帶不了全功能，有的功能在同組端子上只能選擇其中一種功能。
SWP-GNC顯示控制儀選型表
SWP-GNC①②-③④⑤-⑥-⑦⑧⑨⑩-?-?
①顯示控制儀外形尺寸
[1]：48×48mm(開孔尺寸：45×45mm)
[4]：96×48mm(開孔尺寸：92×45mm)
[S4]：48×96mm(開孔尺寸：45×92mm)
[7]：72×72mm(開孔尺寸：68×68mm)
[9] ：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
[T9]：96×96mm(方形光柱儀)
[T8]：160×80mm(橫式光柱儀)
[TS8]：80×160mm(豎式光柱儀mm)
②控制作用
[01]：單顯示
[03]：顯示＋兩限報警(上下限、上上限和下下限)
[04]：顯示＋四限報警(上上限/上限/下限/下下限)
③顯示控制儀通信方式
[0]：無通信
[2]：RS232通信
[3]：RS232C打印接口
[8]：RS485通信
④顯示控制儀表輸出(OUT1)
[0]：無變送輸出
[1]：繼電器報警輸出(控制作用為1的不能選)
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6] ：0-20mA(RL≤600Ω)
[7]：0-10V(RL≥4KΩ)
⑤顯示控制儀表輸出(OUT2)
[0]：無變送輸出
[2]：4-20mA(RL≤600Ω)
[3]：0-10mA(RL≤1.2KΩ)
[4]：1-5V(RL≥250KΩ)
[5]：0-5V(RL≥250KΩ)
[6]：0-20mA(RL≤600Ω)
[7]：0-10V(RL≥4KΩ)
⑥顯示控制儀表輸入類型
[**]：4-20mA(詳見儀表輸入類型表)
⑦報警輸出1
[N]：無報警(控制作用為01的必選項)
[H]：上限報警(控制作用為04的必選項)
[L]：下限報警
⑧報警輸出2
[N]：無報警(控制作用為01的必選項)
[H]：上限報警(控制作用為04的必選項)
[L]：下限報警
⑨報警輸出3
[N]：無報警(控制作用為01的必選項)
[H]：上限報警(控制作用為04的必選項)
[L]：下限報警
⑩報警輸出4
[N]：無報警(控制作用為01和03的必選項)
[H]：上限報警
[L]：下限報警(控制作用為04的必選項)
?饋電輸出
[N]：無DC24V饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[2P(12/24)]：1路DC12V輸出和1路DC24V輸出
?儀表供電方式
[W]：DC24V供電
[T]：AC/DC100-240V供電(交流50Hz)
備注：
1、外形為72×72mm顯示控制儀不帶RS232C打印接口；48×48mm顯示控制儀不帶RS232通訊接口和RS232C打印接口。
2、外形為96×48和48×96mm顯示控制儀，接線端子25-36間如有帶報警功能，繼電器觸點容量為AC125V/0.5A、DC24V/0.5A；外形為48×48mm顯示控制儀繼電器容量為AC125V/0.5A、DC24V/0.5A；其它外形儀表的繼電器觸點容量為AC220V/2A、DC24V/2A。
3、顯示控制儀型號應書寫完整，沒有選到的功能項用“N”補上該功能代碼型號位置。
顯示控制儀表輸入類型選型代碼表
顯示控制儀型號
顯示控制儀型號舉例1：顯示+1路DC24V饋電+AC220V供電
SWP-GNC801-000-23-NNNN-P-T
SWP-GNC901-000-23-NNNN-P-T
SWP-GNCS801-000-23-NNNN-P-T
SWP-GNC401-000-23-NNNN-P-T
SWP-GNCS401-000-23-NNNN-P-T
SWP-GNC701-000-23-NNNN-P-T
SWP-GNC101-000-23-NNNN-P-T
顯示控制儀型號舉例2：顯示+1路變送輸出+1路DC24V饋電+AC220V供電
SWP-GNC801-020-23-NNNN-P-T
SWP-GNC901-020-23-NNNN-P-T
SWP-GNCS801-020-23-NNNN-P-T
SWP-GNC401-020-23-NNNN-P-T
SWP-GNCS401-020-23-NNNN-P-T
SWP-GNC701-020-23-NNNN-P-T
SWP-GNC101-020-23-NNNN-P-T
顯示控制儀型號舉例3：顯示+2路變送輸出+1路DC24V饋電+AC220V供電
SWP-GNC801-022-23-NNNN-P-T
SWP-GNC901-022-23-NNNN-P-T
SWP-GNCS801-022-23-NNNN-P-T
SWP-GNC401-022-23-NNNN-P-T
SWP-GNCS401-022-23-NNNN-P-T
SWP-GNC701-022-23-NNNN-P-T
顯示控制儀型號舉例4：顯示+通信+1路DC24V饋電+AC220V供電
SWP-GNC801-800-23-NNNN-P-T
SWP-GNC901-800-23-NNNN-P-T
SWP-GNCS801-800-23-NNNN-P-T
SWP-GNC401-800-23-NNNN-P-T
SWP-GNCS401-800-23-NNNN-P-T
SWP-GNC701-800-23-NNNN-P-T
SWP-GNC101-800-23-NNNN-P-T
顯示控制儀型號舉例5：顯示+通信+1路變送輸出+1路DC24V饋電+AC220V供電
SWP-GNC801-820-23-NNNN-P-T
SWP-GNC901-820-23-NNNN-P-T
SWP-GNCS801-820-23-NNNN-P-T
SWP-GNC401-820-23-NNNN-P-T
SWP-GNCS401-820-23-NNNN-P-T
SWP-GNC701-820-23-NNNN-P-T
SWP-GNC101-820-23-NNNN-N-T (48×48mm顯示控制儀DC24V饋電和變送輸出只能二選一)
顯示控制儀型號舉例6：顯示+通信+2路變送輸出+1路DC24V饋電+AC220V供電
SWP-GNC801-822-23-NNNN-P-T
SWP-GNC901-822-23-NNNN-P-T
SWP-GNCS801-822-23-NNNN-P-T
SWP-GNC401-822-23-NNNN-P-T
SWP-GNCS401-822-23-NNNN-P-T
SWP-GNC701-822-23-NNNN-P-T
顯示控制儀型號舉例7：顯示+2個報警+1路DC24V饋電+AC220V供電
SWP-GNC803-010-23-HLNN-P-T
SWP-GNC903-010-23-HLNN-P-T
SWP-GNCS803-010-23-HLNN-P-T
SWP-GNC403-010-23-HLNN-P-T
SWP-GNCS403-010-23-HLNN-P-T
SWP-GNC703-010-23-HLNN-P-T
SWP-GNC103-010-23-HLNN-P-T
顯示控制儀型號舉例8：顯示+1路變送輸出+2個報警+1路DC24V饋電+AC220V供電
SWP-GNC803-020-08-HLNN-P-T
SWP-GNC903-020-23-HLNN-P-T
SWP-GNCS803-020-23-HLNN-P-T
SWP-GNC403-020-23-HLNN-P-T
SWP-GNCS403-020-23-HLNN-P-T
SWP-GNC703-020-23-HLNN-P-T
SWP-GNC103-020-23-HLNN-N-T
SWP-GNC803-02-08-HL-N-T(特殊要求定制產品型號)
顯示控制儀型號舉例9：顯示+通信+2個報警+1路DC24V饋電+AC220V供電
SWP-GNC803-810-23-HLNN-P-T
SWP-GNC903-810-23-HLNN-P-T
SWP-GNCS803-810-23-HLNN-P-T
SWP-GNC403-810-23-HLNN-P-T
SWP-GNCS403-810-23-HLNN-P-T
SWP-GNC703-810-23-HLNN-P-T
SWP-GNC103-810-23-HLNN-P-T
顯示控制儀型號舉例10：顯示+通信+1路變送輸出+2個報警+1路DC24V饋電+AC220V供電
SWP-GNC803-820-23-HLNN-P-T
SWP-GNC903-820-23-HLNN-P-T
SWP-GNCS803-820-23-HLNN-P-T
SWP-GNC403-820-23-HLNN-P-T
SWP-GNCS403-820-23-HLNN-P-T
SWP-GNC703-820-23-HLNN-P-T
SWP-GNC103-820-23-HLNN-N-T(48×48mm顯示控制儀表DC24V饋電和變送輸出只能二選一)
顯示控制儀型號舉例11：顯示+4個報警+1路DC24V饋電+AC220V供電
SWP-GNC804-010-23-HHLL-P-T
SWP-GNC904-010-23-HHLL-P-T
SWP-GNCS804-010-23-HHLL-P-T
SWP-GNC404-010-23-HHLL-P-T
SWP-GNCS404-010-23-HHLL-P-T
SWP-GNC704-010-23-HHLL-P-T
SWP-GNC101-010-23-HHLL-N-T(48×48mm外形4限時不能帶DC24V饋電)
顯示控制儀型號舉例12：顯示+4個報警+1路變送輸出+1路DC24V饋電+AC220V供電
SWP-GNC804-020-23-HHLL-P-T
SWP-GNC904-020-23-HHLL-P-T
SWP-GNCS804-020-23-HHLL-P-T
SWP-GNC404-020-23-HHLL-P-T
SWP-GNCS404-020-23-HHLL-P-T
SWP-GNC704-020-23-HHNL-P-T
常用單光柱顯示控制儀型號
SWP-GNCT801-000-23-NNNN-P-T
舉例1：單光柱+橫式+顯示+DC24V饋電
SWP-GNCT901-000-23-NNNN-P-T
舉例2：單光柱+方形+顯示儀表+DC24V饋電
SWP-GNCTS801-000-23-NNNN-P-T
舉例3：單光柱+豎式+顯示儀表+DC24V饋電
SWP-GNCT801-020-23-NNNN-P-T
舉例4：單光柱+橫式+顯示+變送輸出+DC24V饋電
SWP-GNCT901-020-23-NNNN-P-T
舉例5：單光柱+方形+純顯示+變送輸出+DC24V饋電
SWP-GNCTS801-020-23-NNNN-P-T
舉例6：單光柱+豎式+純顯示儀表+變送輸出+DC24V饋電
SWP-GNCT801-800-23-NNNN-P-T
舉例7：單光柱+RS485+純顯示+DC24V饋電
SWP-GNCT901-800-23-NNNN-P-T
光柱顯示控制儀型號舉例8：單光柱+RS485+純顯示+DC24V饋電
SWP-GNCTS801-800-23-NNNN-P-T
舉例9：單光柱+RS485+純顯示+DC24V饋電
SWP-GNCT801-820-23-NNNN-P-T
舉例10：單光柱+RS485+純顯示+變送輸出+DC24V饋電
SWP-GNCT901-820-23-NNNN-P-T
舉例11：單光柱+RS485+純顯示+變送輸出+DC24V饋電
SWP-GNCTS801-820-23-NNNN-P-T
舉例12：單光柱+RS485+純顯示+變送輸出+DC24V饋電
SWP-GNCT803-010-23-HLNN-P-T
舉例13：單光柱顯示+橫式+兩個報警+DC24V饋電
SWP-GNCT903-010-23-HLNN-P-T
舉例14：單光柱顯示+方形+兩個報警+DC24V饋電
SWP-GNCTS803-010-23-HLNN-P-T
舉例15：單光柱顯示+豎式+兩個報警+DC24V饋電
SWP-GNCT904-010-23-HHLL-P-T
舉例16：單光柱顯示+方形+四個報警+DC24V饋電
SWP-GNCT803-020-23-HLNN-P-T
舉例17：單光柱顯示+4-20mA變送輸出+兩個報警+DC24V饋電
SWP-GNCT903-020-23-HLNN-P-T
舉例18：單光柱顯示+4-20mA變送輸出+兩個報警+DC24V饋電
SWP-GNCTS803-020-23-HLNN-P-T
舉例19：單光柱顯示+4-20mA變送輸出+兩個報警+DC24V饋電
SWP-GNCT904-020-23-HHLL-P-T
舉例20：單光柱顯示+4-20mA變送輸出+四個報警+DC24V饋電
