產品介紹：
DY2000智能D型操作器
一、主要特點
1. 本儀表可同時顯示控制信號和閥位反饋信號。
2. 本儀表是伺服放大器，手動操作和后備操作集一體的能產品，適用于作為DCS系統回路調節控制輸出和智能調節器控制輸出后備操作器使用。
3. 處于自動工作時本儀表相當于伺服放大器。
4. 處于手動工作時相當于手操器，通過面板上的“▲”鍵和“▼”鍵直接控制正轉和反轉信號輸出，按面板“ENT”鍵可進行手動/自動切換。
5. 本儀表還可接受遠程手動/自動切換、正轉和反轉信號，相當于儀表面板上的“ENT”、 “▲”鍵、“▼”鍵的功能。
6. 具有過流保護功能。
二、DY2000系列智能D型操作器系列型譜
| 型譜 |
說明 |
|||||||||||
| DY |
大延牌智能型儀表 |
|||||||||||
| 2 |
SMT+開關電源(AC：85V～265V,50/60Hz) |
|||||||||||
| 1 |
寬×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
|||||||||||
| 6 |
(96×48×112) mm |
|||||||||||
| 8 |
(48×96×112) mm |
|||||||||||
| 9 |
(96×96×112) mm |
|||||||||||
| DX |
智能D型操作器 |
|||||||||||
| GDX |
智能D型操作器+雙光柱 ＊ |
|||||||||||
| 0 |
不帶閥位變送輸出 |
|||||||||||
| 6 |
帶閥位變送輸出：（4～20）mA |
|||||||||||
| 8 |
帶閥位變送輸出：（1～5）V |
|||||||||||
| 6 |
控制信號：（4～20）mA |
|||||||||||
| 8 |
控制信號：（1～5）V |
|||||||||||
| 9 |
用戶特殊要求的輸出 |
|||||||||||
| 2 |
反饋信號：電位器加5VDC輸出 |
|||||||||||
| 6 |
反饋信號：（4～20）mA輸入 |
|||||||||||
| 8 |
反饋信號：（1～5）V輸入 |
|||||||||||
| 9 |
用戶特殊要求的分度號 |
|||||||||||
|
|
缺省為無饋電電源輸出 |
|||||||||||
| P |
5VDC/24VDC饋電電源輸出 ＊ |
|||||||||||
|
|
|
缺省為220VAC供電 |
||||||||||
| D |
24VDC供電 |
|||||||||||
| 缺省為不帶串行通訊接口 |
||||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
|||||||||||
| 7 |
帶遠程控制正反轉 |
|||||||||||
| M |
Modbus協議 |
|||||||||||
＊ 雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm 、(80×160×115)mm
＊ 反饋信號是反饋電阻時，需帶5VDC輸出，提供給二線制變送器供電的需帶24VDC饋電輸出。5VDC和
24VDC不能同時供電。
＊ 特殊要求請與廠家聯系。
注：1.本儀表所帶的饋電通常為24VDC。當閥位信號為電位器時儀表帶5VDC饋電輸出。
2.在該接線圖中，K1:自動/手動切換；K2:控制正轉；K3:控制反轉。
3.本儀表的可控硅負載≤250W

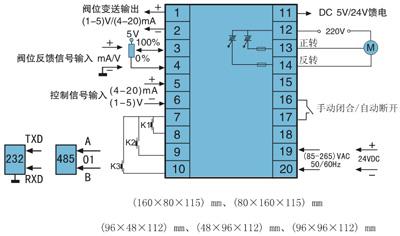

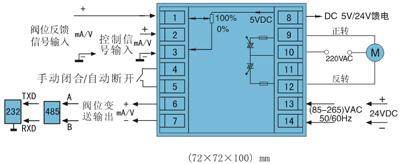

三、DY2000系列智能D型操作器系列接線圖
