產品介紹：
DY2000液晶顯示自整定PID調節數字儀表
一、主要特點：
1. 圖形液晶顯示技術，全中文菜單，操作方便。
2. 自動/手動無擾切換。
3. 傳感器斷線時自動輸出安全閥位值。
4. 具有多種調節輸出方式。
5. PID參數自整定或人工整定，參數范圍寬。
二、DY2000液晶顯示自整定PID調節數字儀表型譜
| 型 譜 |
說 明 |
||||||||||||
| DY |
大延牌智能型儀表 |
||||||||||||
|
|
2 |
SMT+開關電源(AC:85V～265V 50/60Hz) |
|||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
|||||||||||
| 2 |
(80×160×115) mm |
||||||||||||
| 9 |
(96×96×112) mm |
||||||||||||
|
|
AAL |
液晶顯示自整定PID調節數字儀表 |
|||||||||||
|
|
|
缺省為******背光 |
|||||||||||
| B |
藍色背光 |
||||||||||||
|
|
V |
調節器（1～5）V標準電壓輸出（O4） |
|||||||||||
| I |
調節器（4～20）mA標準電流輸出（O4） |
||||||||||||
| S |
可控硅過零控制輸出（O4） |
||||||||||||
| W |
PWM調寬電壓輸出（DC20V、20mA）（O4） |
||||||||||||
| R |
PWM調寬繼電器輸出（O4） |
||||||||||||
|
|
0 |
無輸出 |
|||||||||||
| 1 |
報警（O2）+報警（O3） |
||||||||||||
| 2 |
（4～20）mA變送輸出（O1）+報警（O2）+報警（O3） |
||||||||||||
| 3 |
（1～5）V變送輸出（O1）+報警（O2）+報警（O3） |
||||||||||||
| 4 |
通訊（O1）+報警（O2）+報警（O3） |
||||||||||||
| 5 |
通訊（O1）+（4～20）mA變送輸出（O2）+報警（O3） |
||||||||||||
| 6 |
通訊（O1）+（1～5）V變送輸出（O2）+報警（O3） |
||||||||||||
| 9 |
用戶特殊要求的輸出 |
||||||||||||
| 0 |
輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V |
||||||||||||
| 1 |
適配K、B、J、E、T、S、R熱電偶 |
||||||||||||
| 2 |
適配Pt100、Cu50熱電阻 |
||||||||||||
| 3 |
適配霍爾變送器mV，量程自由設定 |
||||||||||||
| 4 |
適配遠傳壓力表（30～350）Ω，量程自由設定 |
||||||||||||
| 6 |
適配（4～20）mA輸入，量程自由設定 |
||||||||||||
| 8 |
適配（1～5）V輸入，量程自由設定 |
||||||||||||
| 9 |
用戶特殊要求的分度號 |
||||||||||||
|
|
缺省為220VAC供電 |
||||||||||||
| D |
24VDC供電 |
||||||||||||
|
|
|
缺省為無附加24VDC饋電電源輸出 |
|||||||||||
| P |
附加24VDC饋電電源輸出 |
||||||||||||
| 缺省為不帶串行通訊接口 |
|||||||||||||
| 2 |
RS232串行通訊接口 |
||||||||||||
| 4 |
RS485串行通訊接口（帶隔離） |
||||||||||||
| M |
Modbus協議 |
||||||||||||
＊ 報警（O2），報警（O3）用戶可自行組態為上限報警或下限報警。
＊ 特殊要求請與廠家聯系

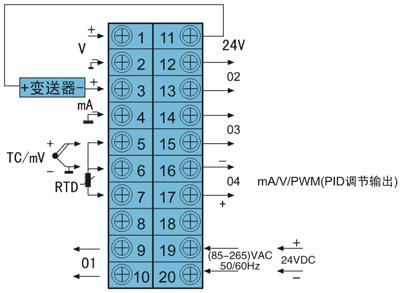

三、DY2000液晶顯示自整定PID調節數字儀表接線圖
1. 輸入接線圖
2. 輸出接線圖
