DYLU系列渦街流量計
一、主要特點
DYLUG,DYLUC型渦街流量傳感器是應用卡門和斯特羅哈爾有關旋渦的產生和旋渦與流量
關系的理論為依據來測量蒸汽、氣體及低粘度液體的流量的。并采用xj****的技術進行信號處


理和運算、精度高、運行穩定、質量可靠。該產品廣泛用于各行業的液體、氣體和蒸汽流量
的監測和控制。






 二、主要技術參數
物理參數
公稱口徑：DYLUG滿管型渦街Φ10～Φ500，DYLUC插入型渦街Φ200～Φ2000
測量介質：液體、氣體、飽和蒸汽、過熱蒸汽
l          標準狀態條件：P=0.101325MPa；T=20℃。
l          放大器使用環境溫度：-40℃～+65℃
l          大氣壓力：86KPa～106KPa
l

相對濕度：5％～95％
l          測量介質溫度：DYLUG型 （－40℃～+420℃），DYLUC型（－40℃～+250℃）
l          ***高介質壓力：Pmax≤2.5MPa （Pmax >2.5 MPa訂貨時需說明）
l          精度等級：DYLUG型0.5級、1級、1.5級、0.2級(需協議供貨)；
DYLUC型2.5級、1.5 級(需協議供貨)、1級(需協議供貨)
l          渦街精度可測流速范圍：
液體（0.45米/秒～6.6米/秒）、氣體、蒸汽（4.5米/秒～60米/秒）
l          數字濾波智能型渦街精度流速范圍：
液體（0.29米/秒～8.0米/秒）、氣體、蒸汽（2.5米/秒～65米/秒）
l          表體材質：1Cr18Ni9Ti(其它材質協議供貨)
電氣參數
l          工作電壓：12VDC(±10%)、24VDC(±10%)、3.6VDC（鋰電池壽命大于2年，只限現場顯示型）。
l          輸出信號
工況瞬時流量對應電壓脈沖（低電平≤1V,高電平≥6V，脈寬≥10uS）
標況瞬時流量對應電壓脈沖（只限溫壓補償一體化渦街。低電平≤1V,高電平≥6V）
工況瞬時流量對應兩線制4-20MA輸出（溫壓補償一體化渦街為三線制4-20MA輸出）
標況瞬時流量對應三線制4-20MA輸出（只限溫壓補償一體化渦街）
帶載功能：RL≤500Ω（24VDC供電）
l          通訊方式：RS232或RS485（只限溫壓補償一體化渦街或溫度補償型渦街）。
l          顯示方式
現場液晶雙行顯示（溫度補償或普通顯示型渦街）：可同時顯示瞬時流量、累積流量。溫度補償型渦街可循環顯示溫度、壓力、瞬時流量、累積流量等參數。
現場液晶三行顯示（溫壓補償一體化型渦街）：可同時顯示標況瞬時流量、標況累積流量、工況溫度、工況壓力、電池電壓或顯示工況瞬時流量、工況累積流量、頻率等參數。
選型參數
DYLUG、DYLUC型渦街***大外形結構及***大外形尺寸
所有法蘭卡裝型渦街表體法蘭為廠家提供的專用法蘭。所有法蘭連接型渦街表體法蘭尺寸為對應口徑、壓力下的標準法蘭。插入式渦街表體與管道連接處法蘭為DN100標準法蘭。所有法蘭參照標準為（GB9119.8-88 PN1.6MPa或GB9119.9-88 PN2.5MPa）。見圖二、表一

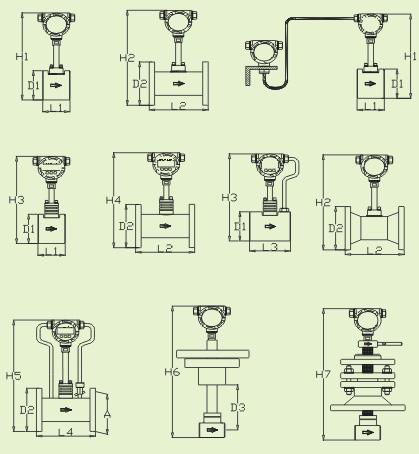

                   DYLUG、DYLUC型渦街外形結構示意圖







DYLUG、DYLUC型渦街***大外形結構尺寸          表一  (單位：mm)

口徑	H1	H2	H3	H4	H5	H6	H7	D1	D2	D3	L1	L2	L3	L4	A
10	415							90			50
15	420							95			50
20	430							105			50
25	435	325	452	465	485			110	115		50	200	100	250	465
32	440	345	456	485	507			115	140		50	200	100	250	485
40	450	395	460	500	520			92	150		78	200	112	250	500
50	460	410	465	515	535			98	165		78	200	112	250	515
65	475	435	475	535	555			110	185		78	225	112	275	535
80	495	450	500	550	570			134	200		78	225	112	300	550
100	520	490	525	585	607			158	220		78	250	112	350	585
125	540	520	540	600	620			175	250		110	275	112	375	600
150	565	550	565	650	670			200	285		123	300	140	400	650
200	615	610	615	710	730			250	340		143	350	160	450	710
250	665	670	665	775	795	530	1150	300	405	125	163	400	180	500	775
300	715	730	715	835	855	580	1200	350	460	150	175	450	200	550	835
350	765	790	765	905	925	580	1200	400	520	175	190	500	220	600	905
400	815	860	815	970	990	630	1250	450	580	200	195	550	240	650	970
450	865	900	865	1020	1040	630	1250	500	640	225	215	600	260	700	1020
500	915	960	915	1080	1100	680	1300	550	715	250	235	650	280	750	1080
600						730	1350			300
800						830	1450			400
1000						930	1550			500

三、型號及功能選擇
渦街口徑

型譜									說明
DYL	大延牌系列流量儀表
	U	渦街
		G	滿管式
		C	插入式
			1	法蘭卡裝式（******型，只可滿管式）
			2	法蘭連接式（溫壓補償式渦街必選，只可滿管式）
			3	表體斷流拆裝式（只可插入式）
			4	表體不斷流拆裝式（只可插入式）
				1	氣體、液體、蒸汽通用（只限智能顯示型）
				2	液體
				3	氣體
				4	飽和蒸汽、過熱蒸汽
					□□□	口徑（參考附表）
						0	無輸出
						1	電壓脈沖輸出
						6	兩線制4~20mA輸出
							0	測量介質溫度-40℃~+150℃
							1	測量0介質溫度-40℃~+280℃（C型250℃）
							2	測量介質溫度-40℃~+350℃（C型不可選）
							3	測量介質溫度-40℃~+420℃（只限傳感頭不斷流拆卸型） *C型不可選
								0		現場無顯示（無補償功能）
								1		現場顯示
										0	1.0級（G型******，C型需協議供貨）
										1	0.5級（僅G型）
										2	0.2級（僅G型，需協議供貨）
										3	2.5級（C型******）
										4	1.5級（C型需協議供貨）
										5	低流速式（表體內直接縮徑，1.5級）
											0	表體與放大器不分離
											1	表體與放大器分離（小于10m,僅無補償）
											2	表體潛水式
												0	12VDC供電
												1	24VDC供電
												2	3.6V鋰電池供電（限液晶無輸出型）
												3	3.6V鋰電池、24VDC供電同時供（限液晶有輸出型）
													0	C型
													1	無補償（G型）
													2	現場顯示氣體溫度、壓力補償（G型）
													3	現場顯示過熱蒸汽溫度、壓力補償（G型）
													4	現場顯示飽和蒸汽溫度、壓力補償（G型）
														0	C型
														1	傳感頭斷流拆裝式（G型）
														2	傳感頭不斷流拆裝式（G型）
															0	G型
															1	PN1.6MPa（C型）
															2	PN2.5MPa（C型，壓力等級≥2.5MPa，需協議供貨）
																0	無通訊
																2	RS232通訊（限智能放大式）
																4	RS485通訊（限智能放大式）
																	0	無HART協議
																	H	HART協議
																		0	普通型
																		1	智能型（需協議供貨）

注：需要防爆型請咨詢廠家。

四、安裝指南
表體安裝
表體安裝位置選擇
DYLUG型、DYLUC型渦街的安裝應該本著確保前、后直管段有足夠長度的原則，裝在離管道震動和電磁干擾源較小的管段。DYLUG型、DYLUC型渦街的安裝方向可以是水平安裝、垂直安裝、傾斜安裝。但是當測量介質為液體時，表體垂直安裝或傾斜安裝時應注意測量介質的流向?yàn)樽缘拖蚋吡鲃?dòng)。其表體***大外形安裝尺寸見表1，前、后直管段***小安裝尺寸見圖三。

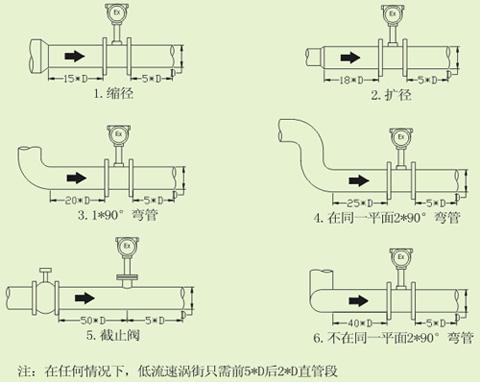

                      DYLUG、DYLUC型渦街的安裝位置圖                    圖三


表體安裝方式及焊接方法
DYLUG型、DYLUC型渦街的安裝應該本著確保焊接牢靠、管道內壁平整光滑、表體與法蘭或法蘭與法蘭之間安裝時應軸向確保同心。其具體安裝形式如圖四。

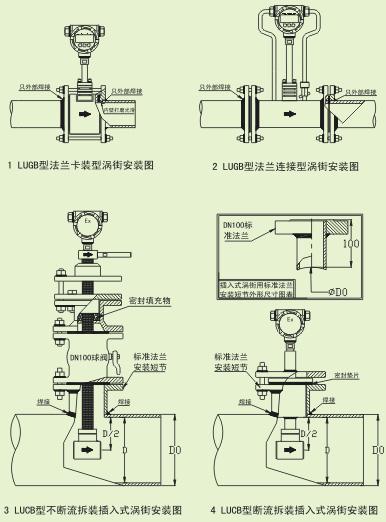

DYLUG型、DYLUC型渦街安裝方式圖                 圖四

圖三表體安裝表體安裝位置選擇DYLUG型、DYLUC型渦街的安裝應該本著確保前、后直管段有足夠長度的原則，裝在離管道震動和電磁干擾源較小的管段。DYLUG型、DYLUC型渦街的安裝方向可以是水平安裝、垂直安裝、傾斜安裝。但是當測量介質為液體時，表體垂直安裝或傾斜安裝時應注意測量介質的流向?yàn)樽缘拖蚋吡鲃?dòng)。其表體***大外形安裝尺寸見表1，前、后直管段***小安裝尺寸見圖三。



表體初裝完成以后，在管道充滿流體時，應對螺栓重新進行緊固。當測量介質為蒸汽或其它高溫介質時，應對管道進行保溫措施，避免因?yàn)榄h(huán)境溫度過熱而將渦街放大器過熱損壞。
請注意?。?！   對于溫壓補償型表體，為了避免高溫或過大的壓力沖擊將取壓傳感器損壞，在管道內充滿流體前，請須***將表體上的壓力閥門關閉。當管道內充滿流體且達到工作壓力后，再緩慢開啟閥門。
