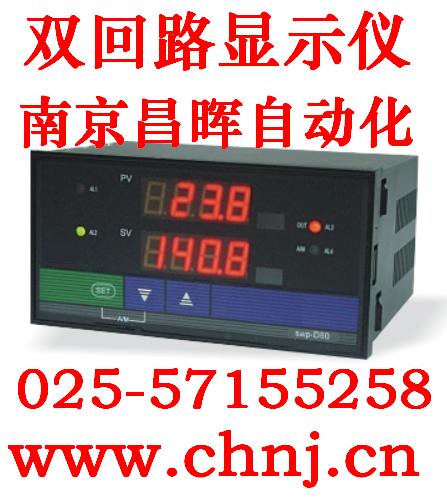

雙回路顯示儀SWP-D821|控制儀SWP-D823



產品名稱：雙回路顯示儀SWP-D821|控制儀SWP-D823 產品編號：Pro2010123101646 產品型號：SWP-D821/SWP-D823系列 更新時間：2010.01.23 企業單位：昌暉 更多產品圖片：

產品詳細介紹：

SWP-D80/SWP-D40/SWP-D90/SWP-D70系列智能雙回路顯示儀、雙回路控制儀主要特點：

1、采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正。

2、采用微處理器進行控制運算，可對各種非線性輸入信號進行精度******的線性矯正。

3、可同時測量顯示兩路輸入信號，并且兩路輸入信號可為不同分度號。

4、可隨意改變儀表各通道的輸入信號類型和顯示量程。

5、采用***新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表 的多用性與可靠性。

6、可帶串行通信輸出，可與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

7、可分別帶有兩路模擬量變送輸出或繼電器報警輸出?？墒褂糜诟鞣N測試控制場合。

8、集數字儀表與模擬儀表于一體，可對兩路的溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED

數碼顯示），使測量值的顯示更為清晰直觀。

9、顯示方式為雙路數碼測量值顯示。

香港昌暉自動化系統有限公司SWP系列智能雙回路數字顯示、控制儀外型尺寸及開孔尺寸

儀 表 型 號 儀  表  外  型 儀表外型尺寸和開孔尺寸 SWP-D821-000 SWP-D821-022 SWP-D823-011 SWP-D823-022   儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g   SWP-S821-000 SWP-S821-022 SWP-S823-011 SWP-S823-022   儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g     SWP-D421-000 SWP-D421-022 SWP-D423-011 SWP-D423-022   儀表尺寸:96×48×140mm 開孔尺寸:92×44mm 重 量:240g   SWP-S421-000 SWP-S421-022 SWP-S423-011 SWP-S423-022     儀表尺寸:48×96×140mm 開孔尺寸:44×92mm 重 量:240g     SWP-D921-000 SWP-D921-022 SWP-D923-011 SWP-D923-022   儀表尺寸:96×96×140mm 開孔尺寸:92×92mm 重 量:400g   SWP-D721-000 SWP-D721-022 SWP-D723-011 SWP-D723-022  " border="0" style="margin: 0px; padding: 0px; border: 0px currentColor; vertical-align: middle;" alt="" /> 儀表尺寸:72×72×110mm 開孔尺寸:68×68mm 重 量:240g

SWP雙回路顯示儀表、SWP雙回路控制儀接線圖

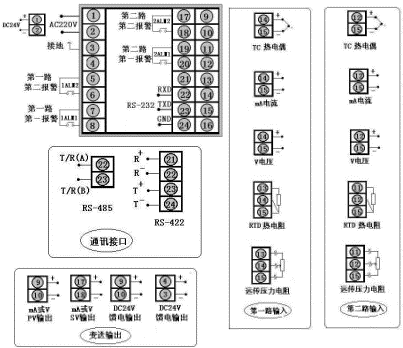

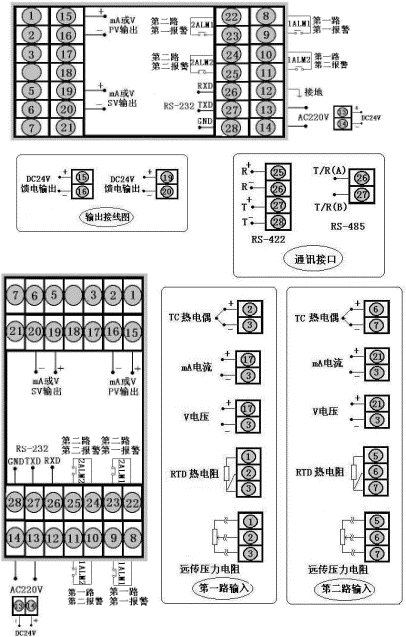

SWP-D821/SWP-S821/SWP-D823/SWP-S823儀表接線圖

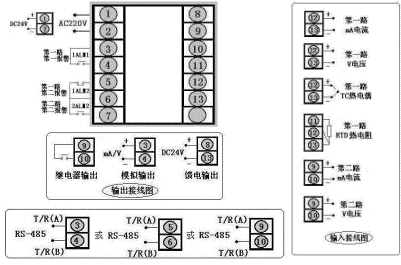

SWP-D421/SWP-S421/SWP-D423/SWP-S423儀表接線圖

SWP-D921/SWP-D923儀表接線圖

SWP-D721/SWP-D723儀表接線圖

香港昌暉自動化智能雙回路數字顯示、控制儀選型表

型   號 代            碼 說          明 SWP- □□□-□□□-□/□-□□□□-□-□ 　　 外形特征 D S                             橫式顯示儀表 豎式顯示儀表 外形尺寸 4 7 8 9                         96×48mm（橫） 48×96mm 72×72mm 160×80mm（橫） 80×160mm 96×96mm 控制作用 21 23                       測量顯示 三位式控制 通訊方式 □                     參見"通訊方式" 第一路輸出方式 □                   參見"輸出方式" 第二路輸出方式 □                 參見"變送輸出方式" 第一路輸入類型 □               參見"輸入類型" 第二路輸入類型 □             參見"輸入類型" 第一路第一報警 N H L           無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第一路第二報警 N H L         無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第二路第一報警 N H L       無報警（可省略） 位式上限控制/報警 位式下限控制/報警 第二路第二報警 N H L     無報警（可省略） 位式上限控制/報警 位式下限控制/報警 饋電輸出 P 2P   DC24V饋電輸出 2路DC24V饋電輸出 供電方式 W T   DC24V供電 AC90～265V供電（開關電源） AC220V供電（線性電源可省略）

儀表輸入類型

代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 代碼 輸入類型 測 量 范 圍 01 B 400-1800℃ 09 Pt100.1 -99.9～199.9℃ 17 30-350Ω -1999～99999d 02 S 0-1600℃ 10 Cu50 -50～150.0℃ 18 特殊規格 用戶特定 03 K 0-1300℃ 11 Cu100 -50～150.0℃ 19 4-20mA開方 -1999～99999d 04 E 0-1000℃ 12 4～20mA -1999～99999d 20 0-10mA開方 -1999～99999d 05 T -200～400℃ 13 0～10mA -1999～99999d 21 1-5V開方 -1999～99999d 06 J 0-1200℃ 14 1～5V -1999～99999d 22 0-5V開方 -1999～99999d 07 Wre 0-2300℃ 15 0～5V -1999～99999d 23 可切換輸入 詳見下表　 08 Pt100 -200～650℃ 16 0～20mA -1999～99999d 24 頻率輸入　 0-5kHz

全切換輸入只需設定儀表二級參數，即可切換輸入分度號，可輸入分度號如下：

代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1～5V 18 1～5V開方 02 S 06 J 10 Cu50 15 0～5V 19 0～5V開方 03 K 07 WRe 12 4～20mA 16 4～20mA開方 　 　　 04 E 08 Pt100 13 0～10mA 17 0～10mA開方

變送輸出方式

選型代碼 0 2 3 4 5 8 輸出方式 無輸出 4～20mA 0～10mA 1～5V 0～5V 特殊規格

通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS-422 RS-485 特殊規格

注1：同種分度號，選型代碼和儀表編程代碼不同，在儀表設定時請注意（詳見儀表使用說明書）。

注2：SWP-D423只能做兩個報警，即每路各一個報警。

型號舉例：

例1、SWP-D821-000-12/12-N-2P

雙回路測量顯示，儀表無通訊、變送輸出和報警/控制輸出，兩路輸入信號均為4-20mA（wn****輸入），帶兩路DC24V饋

電輸出，儀表電源為AC220V，儀表外型為160×80mm橫式。

例2、SWP-D821-022-03/08-N

雙回路測量顯示，儀表無通訊和報警/控制輸出，第一路變送輸出為4-20mA，第二路變送輸出為4-20mA，第一路輸入信

號為K分度號（wn****輸入），第二路輸入信號為Pt100分度號（wn****儀表外型為80×160mm豎式。

例3、SWP-D823-011-12/12-HLHL-2P

雙回路測量顯示和控制，儀表無通訊和變送輸出，每一路輸入均帶上、下限報警/控制輸出，兩路輸入信號均為4-20mA

（wn****輸入），帶兩路DC24V饋電輸出，儀表外為AC220V供電，儀表為外型為160×80mm橫式。

例4、SWP-S823-022-12/12-HLHL-2P

雙回路測量顯示和控制，儀表無通訊，第一路變送輸出為4-20mA，第二路變送輸出為4-20mA，，兩路輸入信號均為

4-20mA（wn****輸入），每一路輸入均帶上、下限報警/控制輸出，帶兩路DC24V饋電輸出，儀表外為AC220V供電，儀表

為外型為80×160mm豎式。

錯誤型號舉例：SWP-D821-000-12/12-HLHL-2P

選型錯誤原因：雙回路顯示儀D821是不具備報警功能的（型號中代碼的：HLHL）

正確型號舉例：SWP-D823-011-12/12-HLHL-2P
