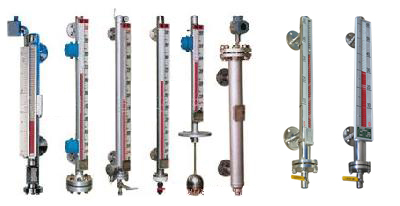

專業生產--供應UHZ系列磁翻板液位計
| 產品名稱：專業生產--供應UHZ系列磁翻板液位計 產品編號：Pro2010326171626 產品型號：系列產品 更新時間：2010.03.26 企業單位：南京昌暉 |
|
產品詳細介紹：

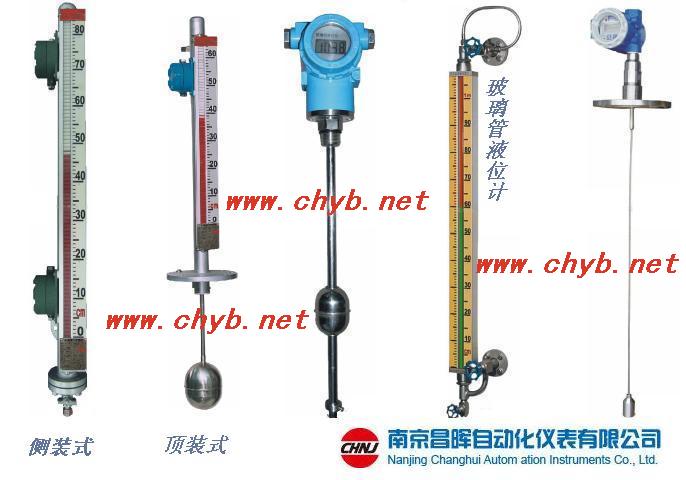

UHZ液位計根據浮力原理和磁性耦合作用原理工作的。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的長久磁鋼通過磁耦合傳遞到現場指示器，驅動紅白翻柱轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。
可用于各種塔、罐、槽、球形容器和鍋爐等設備的介質液位檢測。該系列磁性液位計可以做到高密封、防泄漏和適應高壓、高溫、腐蝕性條件下的液位測量，具有可靠的安全性，它彌補的玻璃板（管）液位計指示不清晰、易破碎的不足，不受高、低溫度劇變的影響，不需多組液位計的組合。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大。特別是現場指示部分，由于不與液位介質直接接觸，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質，更顯其******性。因此，它比傳統的玻璃管，板式液位計具有更高的可靠性、安全性、xj****性、實用性。 側裝式磁翻板液位計的***顯著特點是液位介質與指示器******隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警、控制或聯鎖；配上靜壓式液位變送器或干簧－電陰式液位變送器，可將液位界位信號轉換成三線制４～２０mＡＤＣ標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻板液位計可廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制
適用范圍
適合高溫高壓容器內液體介質的液位測量。除現場指示，還可配遠傳變送器、報警（控制）開關，指示功能齊全。指示新穎，讀數直觀、醒目，觀察指示器的方向可根據用戶需要改變角度。測量范圍大，不受儲槽高度限制，指示機構與被測介質******隔離，因而密封性好，可靠性高，使用安全。結構簡單，安裝方便，維護費用低。
技術參數
測量范圍：150～8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造
工作壓力：***高16.0MPa
工作溫度:≤420℃
準確度:±10mm
介質密度: UHZ-517C12B、C、D、E≥600kg/m3
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s
過程連接:旁路側面安裝法蘭:DN25,PN4.0
法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
材質：旁路管：00Cr17Ni14M2(316)
浮子：鈦
翻柱：陶瓷
液位報警（控制）開關
開關類型：凸輪磁驅動開關，單刀雙投，具有防震保護
觸點容量：10A 250VAC
環境溫度：-50～180℃
防護等級：IP65
防爆標志：隔爆型ExdIIBT1～T6
LB遠傳變送器
測量范圍：300～8000mm
輸出信號：4～20mADC二線制
電源：24VDC（15～35VDC）
準確度：±10mm
負載能力：600∩（24VDC供電時）
環境溫度：-40～80℃
防護等級：IP65
防爆標志：本安型：ExiaIICT4；防爆型：ExdIIBT4
電氣接口：M20＊1.5
可選項:
|
L |
排污閥 |
|
口 |
液位開關 |
|
R |
4～20mA二線制變送器 |
|
D |
隔爆型:Diibt4 |
|
E |
本安型:ibIICT4 |
|
F |
配隔離安全柵 |
|
A |
XGTH-510(豎式)顯示調節報警儀 |
|
B |
XGTA-810(橫式)顯示調節報警儀 |
|
J3 |
真空夾套 |
|
--口 |
測量范圍 |
|
--口 |
介質密度(g/cm3) |
|
--口 |
工作壓力(MPa) |
