- 產品名稱：DY2000（F/GF）位置/比例（閥位反饋）PID調節數字/光柱顯示儀表
- 瀏覽：
- 添加時間：2015-05-30 16:38:14
- 推薦度：
2000液晶顯示位置/比例（閥位反饋）PID調節數字儀表
一、主要特點：
1. 圖形液晶顯示技術，全中文菜單，操作方便。
2. 調節器帶伺服放大器功能，直接控制電動執行機構。
3. SSR輸出的儀表具有過流保護功能。
4. 可同時帶測量信號變送輸出。
圖形液晶顯示技術，全中文菜單，操作方便。調節器帶伺服放大器功能，直接控制電動執行機構。輸出的儀表具有過流保護功能。可同時帶測量信號變送輸出。

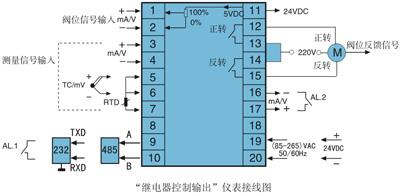

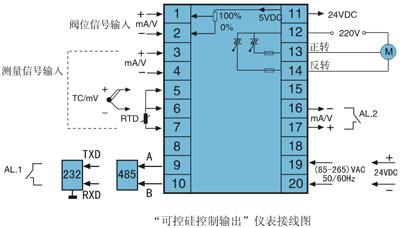

二、 DY2000液晶顯示位置/比例（閥位反饋）PID調節數字儀表接線圖 三、DY2000 液晶顯示位置/比例（閥位反饋）PID調節數字儀表型譜 ＊ 反饋信號是反饋電阻時，需要5VDC輸出；提供給兩線制變送器供電的需帶24VDC饋電輸出。
注：1.本儀表所帶的饋電通常為24VDC，當閥位信號為電位器時儀表帶5VDC饋電輸出。
2.“繼電器控制輸出”儀表繼電器負載≤100W；“可控硅控制輸出”儀表可控硅負載≤250W。
型 譜
說 明
DY
大延牌智能型儀表
2
SMT+開關電源(AC:85V～265V 50/60Hz)
1
寬×高×深：(160×80×115) mm
2
(80×160×115) mm
9
(96×96×112) mm
FL
液晶顯示位置/比例（閥位反饋）PID調節數字儀表
缺省為******背光
B
藍色背光
S
SSR輸出
R
繼電器輸出
0
無輸出
1
報警（O1）
2
報警（O1）+報警（O4）
3
報警（O1）+（4～20）mA變送輸出（O4）
4
報警（O1）+（1～5）V變送輸出（O4）
5
通訊（O1）+報警（O4）
6
通訊（O1）+（4～20）mA變送輸出（O4）
7
通訊（O1）+（1～5）V變送輸出（O4）
9
用戶特殊要求的輸出
2
閥位信號：電位器，加5VDC輸出
6
閥位信號：（4～20）mA
8
閥位信號：（1～5）V
9
用戶特殊要求
0
輸入信號類型由用戶自由選擇，出廠時設定在（1～5）V
1
適配K、B、J、E、T、S、R熱電偶
2
適配Pt100、Cu50熱電阻
3
適配霍爾變送器mV，量程自由設定
4
適配遠傳壓力表（30～350）Ω，量程自由設定
6
適配（4～20）mA輸入，量程自由設定
8
適配（1～5）V輸入，量程自由設定
9
用戶特殊要求的分度號
缺省為220VAC供電
D
24VDC供電
缺省為無附加24VDC饋電電源輸出
P
附加24VDC饋電電源輸出
缺省為不帶串行通訊接口
2
RS232串行通訊接口
4
RS485串行通訊接口（帶隔離）
M
Modbus協議
5VDC和24VDC不能同時提供
＊ 特殊要求請與廠家聯系
