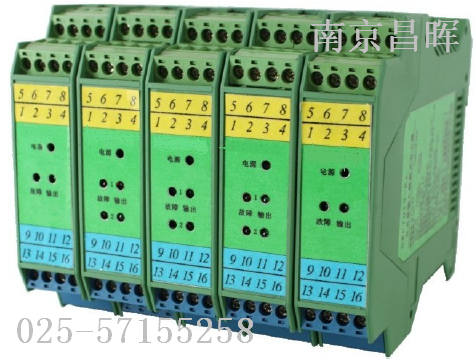

- 產品名稱：昌暉SWP7081-EX熱電偶/熱電阻隔離安全柵
- 瀏覽：
- 添加時間：2015-08-01 14:53:11
- 推薦度：
將來自危險區的熱電阻信號或熱電偶/毫伏信號轉換成4-20mA信號，經隔離變送輸出到安全區。該產品需獨立供電，電源、輸入和輸出三隔離，本安端和非本安端絕緣強度高達2500V,a.c.。
規格參數 說 明
通道數 一進二出
防爆標記 [Exia]ⅡC
適應場所 安裝在安全場所，可與具有ⅡA、ⅡB、ⅡC危險氣體的0區危險場所本安儀表相連。
供電電壓 20～35VDC
功耗 ≤2.3W（24V電源，20mA輸出時）
危險區信號 熱電偶
信號類型 量程范圍
B 500～1820℃
S -50～1769℃
K -50～1372℃
E -50～1000℃
T -200～320℃
J -50～1200℃
WRe(3-25) 0～2300℃
熱電阻
信號類型 量程范圍
CU50 -50.0～150.0℃
PT100 -199～850℃
PT100.1 -199.9～320.0℃
（用戶定貨時需指定信號類型和量程）
安全區信號 電流輸出：4～20mADC
負載電阻：≤800Ω
電壓輸出：1～5VDC
負載電阻：≥10KΩ
(用戶定貨時需選擇電流或電壓輸出)
電源保護 電源反向保護
輸出精度 0.3%F.S
溫度漂移 0.01%F.S/℃
儀表結構 尼龍塑殼結構
重量 約150g
適用現場設備 二線制、三線制變送器、電流源信號
|
型號規格
|
附加碼
|
說 明
|
||
|
SWP7081-Ex
|
/□
|
/□
|
/□
|
熱電偶隔離安全柵
|
|
輸入類型
|
/B
|
|
|
B(量程范圍：500～1820℃)
|
|
/S
|
|
|
S(量程范圍：-50～1769℃)
|
|
|
/K
|
|
|
K(量程范圍：-50～1372℃)
|
|
|
/E
|
|
|
E(量程范圍：-50～1000℃)
|
|
|
/T
|
|
|
T(量程范圍：-200～320℃)
|
|
|
/J
|
|
|
J(量程范圍：-50～1200℃)
|
|
|
/W
|
|
|
WRe(3-25) (量程范圍：0～2300℃)
|
|
|
通道1輸出類型
|
/I
|
|
通道1：4～20mA輸出(安全區)
|
|
|
/V
|
|
通道1：1～5 V 輸出(安全區)
|
||
|
通道2輸出類型
|
/I
|
通道2：4～20mA輸出(安全區)
|
||
|
/V
|
通道2：1～5 V 輸出(安全區)
|
|||
型號規格 附加碼 說 明
SWP7081-Ex /□ /□ /□ 熱電偶隔離安全柵
輸入類型 /B B(量程范圍：500～1820℃)
/S S(量程范圍：-50～1769℃)
/K K(量程范圍：-50～1372℃)
/E E(量程范圍：-50～1000℃)
/T T(量程范圍：-200～320℃)
/J J(量程范圍：-50～1200℃)
/W WRe(3-25) (量程范圍：0～2300℃)
通道1輸出類型 /I 通道1：4～20mA輸出(安全區)
/V 通道1：1～5 V 輸出(安全區)
通道2輸出類型 /I 通道2：4～20mA輸出(安全區)
/V 通道2：1～5 V 輸出(安全區)
★熱電阻隔離式安全柵
型號規格 附加碼 說 明
SWP7083-Ex /□ /□ /□ 熱電阻隔離安全柵
輸入類型 /CU50 Cu50(量程范圍：-50～150℃)
/Pt100 Pt100(量程范圍：-199～850℃)
/Pt100.1 Pt100.1(量程范圍：-199.9～320.0℃)
通道1輸出類型 /I 通道1：4～20mA輸出(安全區)
/V 通道1：1～5 V 輸出(安全區)
通道2輸出類型 /I 通道2：4～20mA輸出(安全區)
/V 通道2：1～5 V 輸出(安全區)
備注：如用戶訂貨不指定通道輸出類型，將按輸出類型為4～20mA生產并出廠。
