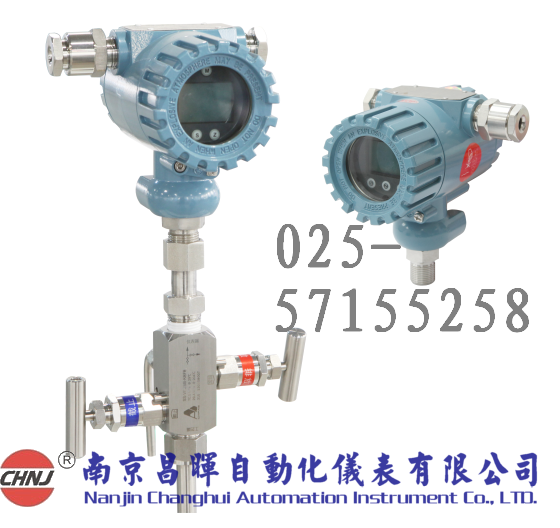

- 產品名稱：WIDEPLUS-K1A1S1G1FEA5G壓力變送器--上潤儀表
- 瀏覽：
- 添加時間：2016-10-11 10:22:18
- 推薦度：
產品特點：
·抗過載和抗沖擊能力強
·穩定性高：每年優于0.1%滿量程
·抗干擾能力強：防水、防塵、防震、防爆、防腐
·適用性廣：產品具有多種型號，多種過程連接形式，多種過程連接材料，可適合于測量中的各種場合。
·安裝簡便：產品結構合理，體積小，重量輕，可直接任意位置安裝。
技術參數：
工作電壓：12.5V～36V DC
輸出信號：4mA～20mA DC（模擬，二線制）
測量范圍：
相對壓力：***大0～60MPa；***小0～1.6kPa
******壓力：***大0～60MPa；***小0～20kPa
負相對壓力：-0.1MPa～1MPa
精度：
·精度等級：0.1級、0.2級、0.5級
·溫度影響：±0.15%FS/10℃
·穩定性：優于0.1%FS/年
·位置影響：安裝位置不影響零點
允許溫度：
·正常工作溫度：-20℃～70℃
·膜片：-20℃～80℃(短時可達130℃)
·貯存溫度：-20℃～80℃
·高低溫型：-65℃～150℃；10℃～200℃；10℃～350℃
防爆等級：隔爆型：ExdⅡBT5或ExdⅡCT6；本安型：ExibⅡCT5或ExiaⅡCT6。
防護等級：IP67
與被測介質接觸部分的材料
·過程連接件：不銹鋼316L/304/1Gr18Ni9Ti/哈氏合金C。
·密封件：氟橡膠/橡膠/聚四氟乙烯/全焊接密封。
接線引出方式：可根據需要從任何一個出口引出,建議***小使用Φ7.5工業電纜作為引線,以便密封,引出接頭選用通用電纜接頭M20×1.5,不引線一端用端蓋封住。
調節范圍：·零點調節范圍：±5%；·滿量程調節范圍：±20%。
工作原理：
變送器由傳感器和信號處理電路組成。其中傳感器感壓面有惠斯頓電橋,當增加壓力時,電橋各橋臂電阻值發生變化。通過信號處理電路，轉換成電壓變化,***終將其轉換成標準（4～20）mA Dc信號輸出，其原理見圖：
負載特性：
型譜表：
|
型號 |
說明 |
|||||||||||
|
WIDEPLUS |
□ |
□ |
□ |
□ |
□□ |
□ |
□ |
□ |
□ |
□ |
|
|
|
-K1 |
|
|
|
|
|
|
|
|
|
|
普通壓力變送器 |
|
|
-AK |
|
|
|
|
|
|
|
|
|
|
智能壓力變送器(注1) |
|
|
膜片材料 |
A |
|
|
|
|
|
|
|
|
|
擴散硅(注2) |
A1標準型 |
|
A2超穩定型 |
||||||||||||
|
A3清潔型 |
||||||||||||
|
A4防腐型 |
||||||||||||
|
B |
|
|
|
|
|
|
|
|
|
藍寶石(注3) |
B1：（-65~150℃） |
|
|
B2：（10~200℃） |
||||||||||||
|
B3：（10~350℃） |
||||||||||||
|
C |
|
|
|
|
|
|
|
|
|
陶瓷電容(注3) |
||
|
顯示特征 |
S |
|
|
|
|
|
|
|
|
標準型（無防爆） |
||
|
D |
|
|
|
|
|
|
|
|
隔爆型ExdIIBT5或ExdIICT6 |
|||
|
I |
|
|
|
|
|
|
|
|
本安型ExibIICT6或ExiaIICT6(注4) |
|||
|
過程連接件材料 |
1 |
|
|
|
|
|
|
|
不銹鋼316L |
|||
|
2 |
|
|
|
|
|
|
|
不銹鋼304 |
||||
|
3 |
|
|
|
|
|
|
|
不銹鋼1Gr18Ni9Ti |
||||
|
4 |
|
|
|
|
|
|
|
哈氏合金C |
||||
|
通訊方式 |
R |
|
|
|
|
|
|
外螺紋G1/2（內孔φ10mm） |
||||
|
G |
|
|
|
|
|
|
外螺紋M20×1.5（內孔φ3mm） |
|||||
|
M |
|
|
|
|
|
|
外螺紋G1/2（內孔φ3mm） |
|||||
|
A |
|
|
|
|
|
|
外螺紋G1/2-14NPT |
|||||
|
N |
|
|
|
|
|
|
外螺紋M20×1.5（內孔φ10mm） |
|||||
|
P |
|
|
|
|
|
|
卡套式（量程≤1MPa） |
|||||
|
Y |
|
|
|
|
|
|
特殊要求 |
|||||
|
密封件材料 |
1F |
|
|
|
|
|
氟橡膠 |
|||||
|
2F |
|
|
|
|
|
橡膠 |
||||||
|
3F |
|
|
|
|
|
聚四氟乙烯(不適用擴散硅) |
||||||
|
4F |
|
|
|
|
|
全密封焊接(僅用于擴散硅) |
||||||
|
信號輸出方式 |
E |
|
|
|
|
普通模擬型(4~20mA二線制) |
||||||
|
I |
|
|
|
|
標準智能型(4~20mA DC二線制帶現場總線HART協議) |
|||||||
|
顯示方式 |
A |
|
|
|
無現場指示 |
|||||||
|
B |
|
|
|
0~100%線性指示 |
||||||||
|
C |
|
|
|
LCD數字量程顯示（液晶） |
||||||||
|
D |
|
|
|
LED數字量程顯示（數碼管） |
||||||||
|
E |
|
|
|
LCD數字0~100%顯示 |
||||||||
|
F |
|
|
|
LED數字0~100%顯示 |
||||||||
|
Y |
|
|
|
特殊要求 |
||||||||
|
精度等級 |
1 |
|
|
0.1級(注5) |
||||||||
|
2 |
|
|
0.2級 |
|||||||||
|
5 |
|
|
0.5級 |
|||||||||
|
測量范圍 |
□ |
|
見WIDEPLUS-K1/AK系列壓力變送器標準量程表 |
|||||||||
|
其它 |
G |
表壓 |
||||||||||
|
A |
絕壓 |
|||||||||||
|
B |
密封表壓型(請?zhí)峁﹨⒖級毫χ? |
|||||||||||
|
選型舉型 |
WIDEPLUS-K1AS1G1F2A5G17G |
|||||||||||
注1：AK系列如需帶表頭只能選擇LCD液晶表頭（代碼“C”或“E”），暫不提供防爆產品。
注2：藍寶石變送器過程連接方式導壓孔只能選Φ3。
注3：擴散硅標準型及衛生型測量量程為：***小：0～10kPa，***大：0～35MPa，擴散硅超穩定型測量量程為：***小：0～6kPa。***大：0～60MPa。陶瓷電容式測量量程為：***?。?～1kPa，***大0～4MPa。
注4：如選防爆本安產品需帶表頭只能選擇0~100%線性指示(代碼"B")。
注5：0.1級精度要選用超穩定型擴散硅膜片材料（A2）才能實現。
選型：
WIDEPLUS-K1A1S1G4F2A5G22G
WP-K1A1S1N1FEC5G17G
WP-K1A1S1N1FEC5G09G
WP-K1A1S1G1FEA5G17G
WIDEPLUS-K1A1D1G4FEA5G24G
WP-K1A1S1G1F2A5G03G
WP-K1CS1G1F2A5G03G
WIDEPLUS-K1A1S1N1F2C2G17G
WIDEPLUS-K1A1S1A1F2C2G17
WP-K1A1C1I1G2FIC5G18
WP-K1A1C1I1G2FIC5G11
WP-K1AS1N1FEC5G16G
WIDEPLUS-K1A1S1G1FEA5G19
WP-K1A1C1I1G2FIC5G17 廣泛
WIDEPLUS-K1AB1C1S1M1FECB12G
WIDEPLUS-K1AS1G1FEC5
WP-K1AS1N1FEC5G17G
WIDEPLUS-K1A1S1G1FEC5
WIDEPLUS-K1C1D1R1FEC5G
WIDEPLUS-K1A1S1G1FEA5
WIDEPLUS-K1A1S1G1FEC5
