- 產品名稱：DY2000（DM）智能手操器
- 瀏覽：
- 添加時間：2015-05-30 16:54:58
- 推薦度：
產品介紹：
DY2000智能手操器
一、主要特點
1． 手動控制電動執行機構開度的大小。
2． 數字顯示電動執行機構開度并可變送輸出。
3． SSR輸出帶有過流保護功能。二、DY2000系列智能手操器系列型譜
|
型 譜 |
說 明 |
|||||||||||
| DY |
大延牌智能型儀表 |
|||||||||||
|
|
2 |
SMT+開關電源(AC：85V～265V 50/60Hz) |
||||||||||
|
|
1 |
寬×高×深：(160×80×115) mm |
||||||||||
| 2 |
(80×160×115) mm |
|||||||||||
| 6 |
(96×48×112) mm |
|||||||||||
| 8 |
(48×96×112) mm |
|||||||||||
| 9 |
(96×96×112) mm |
|||||||||||
|
|
DM |
手操器 |
||||||||||
|
|
R |
繼電器在控制輸出功能 |
||||||||||
| S |
可控硅控制輸出功能 |
|||||||||||
|
|
2 |
閥位信號：電位器，加DC5V輸出 |
||||||||||
| 6 |
閥位信號：（4～20）mA |
|||||||||||
| 8 |
閥位信號：（1～5）V |
|||||||||||
| 9 |
用戶特殊要求 |
|||||||||||
|
|
0 |
無以下功能 |
||||||||||
| 5 |
（4～20）mA變送輸出（O4） |
|||||||||||
| 6 |
（1～5）V變送輸出（O4） |
|||||||||||
| 9 |
用戶特殊要求的輸出 |
|||||||||||
|
|
缺省為220VAC供電 |
|||||||||||
| D |
24VDC供電 |
|||||||||||
|
|
|
缺省為無5VDC/24VDC饋電電源輸出 ＊ |
||||||||||
| P |
5VDC/24VDC饋電電源輸出 ＊ |
|||||||||||
|
|
|
缺省為不帶串行通訊接口 |
||||||||||
| 2 |
RS232串行通訊接口 |
|||||||||||
| 4 |
RS485串行通訊接口 |
|||||||||||
|
|
M |
Modbus協議 |
||||||||||
＊ 反饋信號是反饋電阻時：需帶5VDC輸出，提供給二線制變送器供電的需24VDC饋電輸入。5VDC和24VDC不能同時提供。＊ 特殊要求請與廠家聯系
三、DY2000系列智能手操器系列接線圖
注： “繼電器控制輸出”儀表繼電器負載為≤100W；
“可控硅控制輸出”儀表可控硅負載為≤250W。

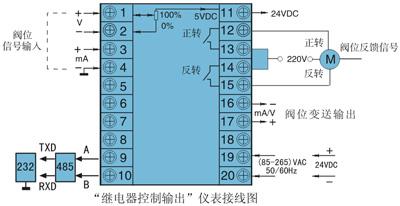

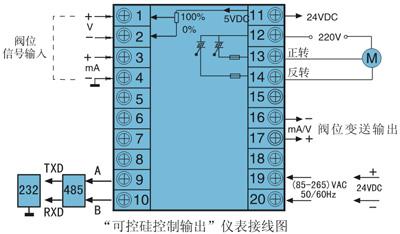

1.(160×80×115)mm、(80×160×115)mm、(96×96×112)mm、(96×48×112)mm、(48×96×112)mm儀表接線：

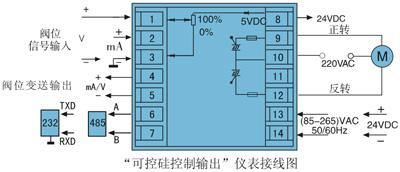

2.(72×72×100)mm儀表接線
