- 產品名稱：DYR（FK）系列卡裝開關量輸入隔離安全柵
- 瀏覽：
- 添加時間：2015-05-30 17:28:28
- 推薦度：
DYR系列卡裝熱電偶輸入隔離安全柵 7.安全區信號： 注：訂貨時需要提供熱電偶分度號及量程。
一、 主要技術參數
1.供電電源：24VDC±10% 功耗約1W
2.精度：±0.3%（測量范圍3～5mV時
3.響應時間：≤1s 開路輸出>22mA
4.隔離強度： 1500V/min 絕緣電阻：≥100MΩ/500VDC
5.工作溫度：0～50℃ 相對濕度：0～95%RH
6.危險區信號：
輸入類型：熱電偶； 輸入電阻：≥20KΩ
分度號： K、E、S、B、R、T、N、W、J
量程范圍：
熱電偶
測量范圍（℃）
***小量程（℃）
K
0～1300
120
E
0～1000
80
S
0～1600
580
B
400～1800
1000
R
0～1600
850
T
-200～400
120
N
0～1200
180
W
0～2300
340
J
0～1200
100
輸出電流：輸出范圍：4～20mA 允許負載：≤350Ω
輸出電壓：輸出范圍：1～5V 允許負載：≥10KΩ
8.認證參數：
防爆合格證號: 32006670 防爆等級標志：[Exia]IIC
***高允許電壓Um：242 V ***高開路電壓Uo：24V
***大短路電流Io：1.3mA ***大外部電感Lo：5mH
***大外部電容Co：0.1μF
二、 DYR系列卡裝熱電偶輸入隔離安全柵型譜
型譜
說明
DY
大延牌系列儀表
R
卡裝儀表（25×80×80）mm
FG
隔離安全柵
―
符號連接符
11
熱電偶信號輸入
00
4-20mADC輸出
01
1-5VDC輸出
S
插裝式（24VDC供電）
例如：DYRFG-1101S，K，0～1300
輸入：K型0～1300℃，對應1-5VDC輸出。
三、DYR系列卡裝熱電偶輸入隔離安全柵接線圖
DYB系列電路板結構PID控制器

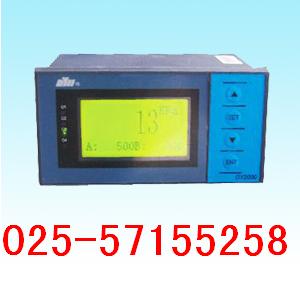

DY2000（EL）液晶顯示雙輸入控制儀

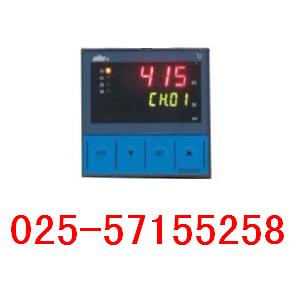

DY2000多路巡檢控制數字顯示儀表
