- 產品名稱：DYR（FK）系列卡裝開關量輸出隔離安全柵
- 瀏覽：
- 添加時間：2015-05-30 17:29:08
- 推薦度：
DYR系列卡裝開關量輸出隔離安全柵
一、 主要技術參數
1.供電電源：24VDC±10% 功耗約1W
2.響應時間：≤1s 隔離強度： 1500V/min 絕緣電阻：≥100MΩ/500VDC
3.工作溫度：0～50℃ 相對濕度：0～95%RH
4.危險區信號：
輸出： 邏輯信號 輸出電壓：≤28V
輸出電流：45mA,短路保護 開關頻率：≤10Hz
5.安全區信號：
輸入：開關電壓輸入（開關觸點或邏輯電壓）
輸入開關閉合：≤5V 輸入開關開啟：8～16V
輸入電流：≤1mA/24V 開關延時：≤2ms

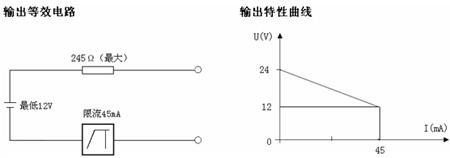

6.危險區輸出特性： ***高輸出電壓 24V
***低輸出電壓12V(輸出電流45mA)
7.認證參數：
防爆合格證號：32006667 防爆等級標志：[Exia]IIC
***高允許電壓Um：242V ***高開路電壓Uo：28V
***大短路電流Io：118mA ***大外部電感Lo：1.5mH
***大外部電容Co：0.083µF
二、 DYR系列卡裝開關量輸出隔離安全柵型譜
| 型譜 |
說明 |
|||||||
| DY |
大延牌系列儀表 |
|||||||
|
|
R |
卡裝儀表（25×80×80）mm |
||||||
|
|
FK |
開關量信號輸出隔離安全柵 |
||||||
|
|
― |
符號連接符 |
||||||
|
|
21 |
開關觸點輸入 |
||||||
| 22 |
邏輯電平輸入 |
|||||||
|
|
00 |
繼電器觸點輸出 |
||||||
|
|
S |
插裝式（24VDC供電） |
||||||
三、DYR系列卡裝開關量輸出隔離安全柵接線圖
